Капельник на відкритому балконі або терасі з листового пофарбованого покрівельного металу - це постійне рішення або низка частих ремонтів?

Капельник, карниз, відлив на відкритому балконі або терасі з листового, фарбованого металу - це постійне рішення чи низка частих ремонтів?

Балкон або тераса - це конструктивний елемент, що виходить за межі будівель, збільшує його корисну площу і підвищує естетичну цінність багатьох фасадів. На додаток до очевидних елементів, таких як сама балконна плита, поручні, облицювання плиткою, майже на кожному балконі встановлені краплевловлювачі, які часто називають звісом, капельником, карнизом, відливом. Зазвичай їх пов'язують із вигнутим у певну форму і закріпленим на краю балкона листом металу. Їхня основна функція - відводити дощову, талу воду за межі балкона або тераси таким чином, щоб не утворювалися патьоки на торці балкона, фасаді та стелі (під плитою балкона).

Однак, як виявилося, більша частина балконних крапельників не виправдовує очікувань, а їхня основна функція - відведення води за межі балкону і довговічність - у більшості випадків не виконуються.

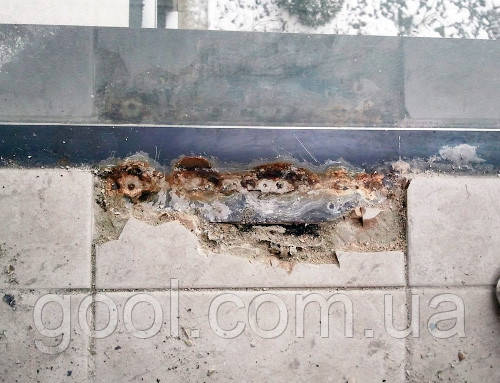

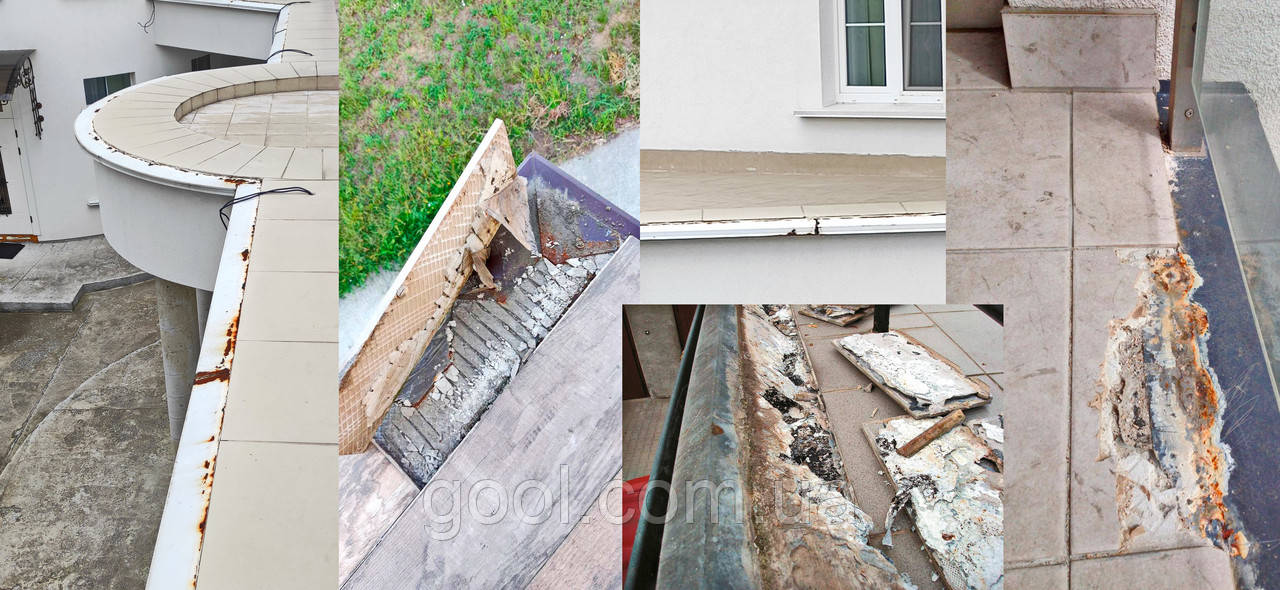

На стандартному відкритому балконі металоконструкції піддаються впливу агресивного середовища, починаючи від екстремальних температур, широкого діапазону змінного рН, атмосферних забруднень, закінчуючи навантаженням дощової води і вологи, насиченою мінеральними солями (хлоридами, карбонатами, сульфатами тощо). Упродовж багатьох років і донині, капельники балкона або тераси виконуються найчастіше з оцинкованого листа або так званого покрівельного металевого листа з покриттям. Однак майже в кожному випадку вони дуже швидко піддаються корозії (фото 1).

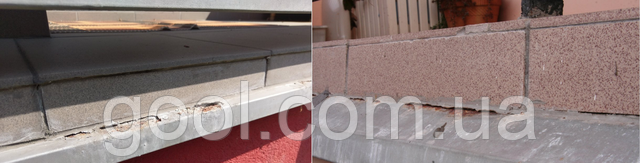

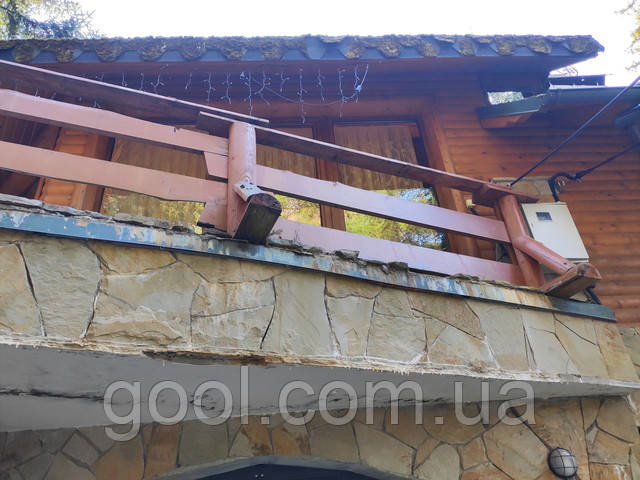

Як наслідок, на краю балкона з'являються пошкодження у вигляді: протікання, висолів солей, відшарування фарби або штукатурки, корозії залізобетону, відпадання облицювальної плитки, руйнування клейових складів і стяжки (фото 2).

Чому ж тоді капельники і карнизні планки на дахах або підвіконнях успішно витримують кілька десятків років без ознак ушкоджень та корозії, а та сама бляха, вже прикріплена як відливи на балконі або терасі, швидко піддається корозії?

Причини корозії металевих відливів на балконах? Оцинкований лист або гладкий металевий лист з покриттям складається зі сталевого сердечника, покритого цинковим покриттям з обох боків. На поверхні цинку є патина (карбонат цинку), отримана або в процесі виробництва, або природним чином унаслідок старіння і реакції цинку з киснем, вологою і вуглекислим газом у повітрі. На лист із покриттям додатково наноситься ґрунтувальний шар і шар лаку.

Оцинкований лист десятиліттями встановлювали як відливи на балконах.

Таке рішення зазвичай може бути представлено таким чином: лист металу, вирізаний до потрібної форми, потім зігнутий до потрібної форми, закріплений на краю карниза. Потім балкон було вкрито по всій поверхні шаром руберойду, на який було покладено цементну стяжку з ухилом, а потім все це було вкрито плитковим облицюванням.

Така система являла собою компроміс між функціональними властивостями, доступністю матеріалів, простотою виконання і найголовніше, відносною дешевизною. Недоліком його, однак, є розташування руберойду як гідроізоляційного шару глибоко під плиткою і стяжкою. Це призводить до намокання чорнової цементної стяжки, клейового розчину і, як наслідок, уже за кілька зимових сезонів плитка відвалюється від краю балкона і по торцевих краях. Часто супроводжується корозією самого карниза-крапельника.

Однак із розвитком технологій виробництва будівельних матеріалів і появою гідроізоляційних розчинів балконна система з руберойдом і притискним шаром еволюціонувала. Як наслідок, тепер ми знаходимо поширене рішення, в якому планки з оцинкованого листа замінені покрівельним листом металу з покриттям, а гідроізоляційний розчин, покладений під плитку, являє собою гідроізоляцію без притискного шару. Як виявилося, це не запобігає корозії балконного крапельника, а навпаки, перші ознаки пошкодження видно вже в перший сезон.

Причиною цього є безпосередній контакт металу з клеєм для плитки та каменю, стяжками, розчинами на цементній основі, за одночасного впливу вологи. Перебіг хімічних процесів, що відбуваються на краю карниза балкона або тераси, досить складний, тому нижче ми опишемо це явище в спрощеній формі. Виробники типових металевих листів захищають їх від корозії шаром цинку (так званий катодний захист) і додатково лаковими покриттями.

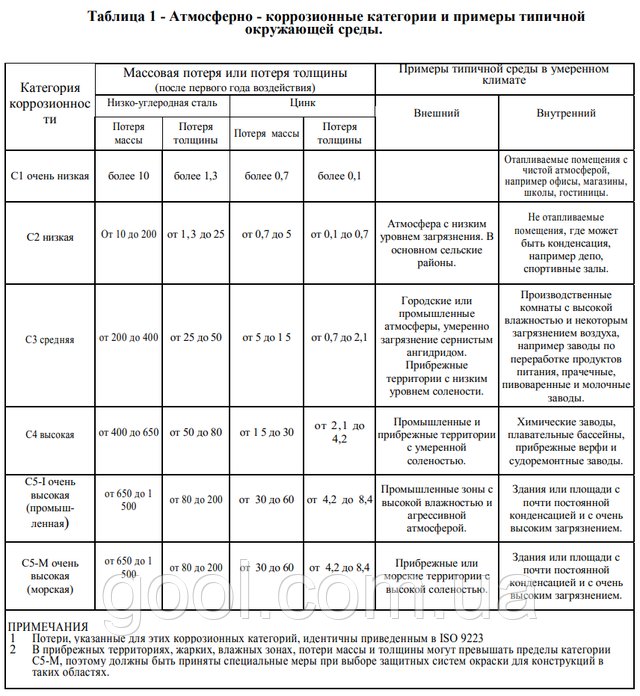

Такі гарантії ефективні тільки в разі впливу так званої "атмосферної корозії" - пов'язаної з опадами, вологістю і забрудненням повітря відповідно до стандартів PN-EN ISO 12944-2: 2018 фарби і лаки. Захист сталевих конструкцій від корозії за допомогою захисних систем фарбування.

Стандарт поширюється тільки на контакт лакофарбових покриттів на покритих ним виробах з атмосферним середовищем. До цього виду впливу схильні оклади дахів (капельник, карнизи), металочерепиця або підвіконня, бо лист покладений там з відносно великими ухилами, що спричиняє швидке стікання води і швидке висихання поверхні. Оскільки лист є зовнішнім покриттям, його поверхня контактує тільки з: повітрям, дощовою водою, конденсатом, льодом і снігом. У незабрудненій атмосфері рН дощової води близький до нейтрального. У цьому випадку цинк (Zn) на оцинкованих листах покривається так званою патиною - карбонат цинку (ZnCO3), що відмінно зчіплюється з металом і щільно покриває його поверхні. Ця сполука створює своєрідну "броню", практично не розчиняється у воді, оберігає лист від подальшого розвитку реакції. Таким чином, сталевий сердечник захищений від впливу навколишнього середовища і найголовніше, від корозії.

Однак на краю карниза тераси або балкона ми маємо справу з надзвичайно агресивним середовищем порівняно з тими, які можуть виникнути, наприклад, на дахах. Функціональний характер балконних і терасових поверхонь вимагає, щоб ухили були близько 1,5-2,0%, тоді як для типового даху ці значення перебувають у межах 30°-45° (58%-100%).

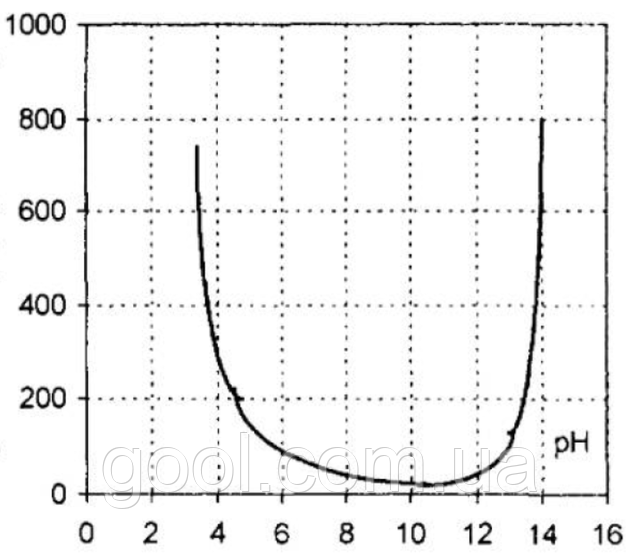

З цієї причини вода довше затримується на терасах і балконах. Просочуючись через капіляри і шви плитки, клейові розчини і цементні стяжки, вони насичуються мінеральними солями і лугами, підвищуючи значення рН навіть вище 13. Концентрація мінеральних солей і лужність мінливі залежно від інтенсивності опадів, температури і протікання процесу карбонізації цементних розчинів. У цих умовах листи з покриттям недостатньо стійкі до агресивних агентів. Тонкі лакові покриття товщиною 25 мкм на аркушах з покриттям у міській атмосфері, не захищають від сильно насичених розчинів лугу та солі. З іншого боку, пасивувальний шар і цинк у сильнолужному середовищі вимиваються, піддаючись реакції окислення і розчиняючись. Аналізуючи залежність швидкості корозії цинку від рН, представлену на рис. 1, можна побачити, що швидкість корозії цинку є низькою в середовищі, де значення рН становить від 6 до 12. Однак поза цим діапазоном, особливо в сильнолужному середовищі, яке виникає у вологих цементних розчинах, клеях або затирці, збільшення швидкості корозії цинку відбувається дуже швидко.

Унаслідок низки хімічних реакцій шар цинку, що поступово стоншується, оголює поверхні сталевого сердечника, який за присутності води і мінеральних солей піддається електролітичній корозії, що проявляється вогнищами іржі.

Кути, з'єднання на карнизах балконах і терасах

Навіть найпростіша форма балкона або тераси потребує виконання кількох елементів на карнизі, тобто з'єднання двох секцій з листового металу, кутів або примикання до сусідньої стіни. Правильне виконання цих елементів вимагає великої ручної праці, старанності і пристосування до мінливих умов (тип листового металу, його товщина, тип гідроізоляції, спосіб кріплення огороджень тощо). Зазвичай, а це буває часто, навіть у проєктах новозведених будівель, ми зустрічаємо лаконічні положення технічних умов на гідроізоляцію, а саме: "залізобетонні роботи на балконах проводити відповідно до ст., у кольорі RAL...". Здебільшого при такому записі чітко визначалися лише товщина та колір покриття. За одночасної відсутності креслень виконавчих деталей встановлення відливів на балконах залишає бажати кращого.

Планка крапельника зазвичай формується на згинальному верстаті з листів розміром 100х200 см. Це мотивовано обмеженнями транспортного простору самих листів і габаритами самого згинального верстата. При розмірах балкона понад 200 см завжди буде необхідно використовувати не менше двох краплевловлювачів. Найпоширеніший метод - накладення.

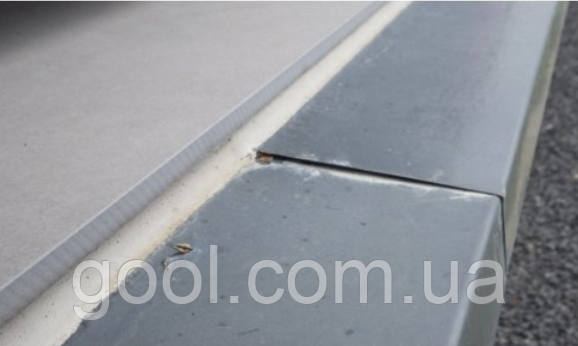

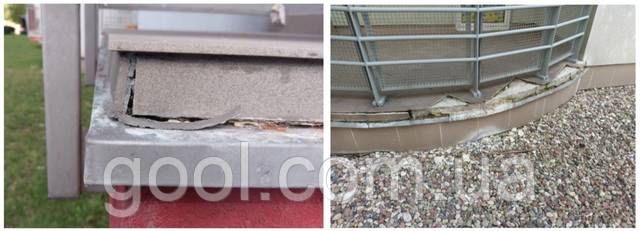

Однак відсутність герметизації та належного кріплення призводить до того, що лист згинається вгору внаслідок термічної напруги, що є частою причиною протікання. Стикування планок важко закрити герметизуючим розчином і стрічкою через велике потовщення, що утворилося. Нахлести з додаткової смуги листового металу важкі для виконання і трапляються рідко, але і тут відсутність герметизації і схильність листа до деформації є причиною протікання.

Відсутність системних рішень щодо крапельників балконів або терас ускладнює для потенційного інвестора, підрядника і навіть проєктувальника розв'язання не тільки питання про те, з якого матеріалу мають бути виготовлені відливи, а й вибір технології та способу оздоблення карниза.

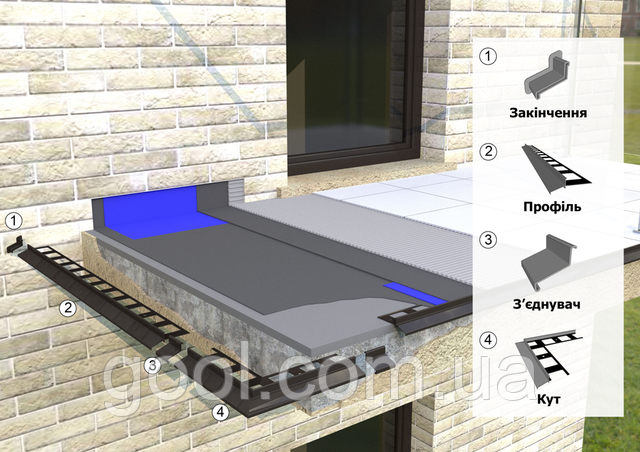

Рішення забезпечується спеціальними алюмінієвими карнизами крапельниками. Всі елементи виготовлені з алюмінієвих сплавів, що характеризуються високою корозійною стійкістю, товщиною близько 1,6 мм, що забезпечує їм достатню жорсткість. Верхній шар являє собою лакове покриття товщиною не менше 60 мкм. Для порівняння, типова товщина лакових покриттів на металевих покрівельних листах з покриттям становить лише 25 мкм.

Профілі капельники з алюмінію на відкритий балкон або терасу - це майже 15-річний досвід їхнього вдосконалення:

• прямі, радіусні профілі
• кути різних розмірів, внутрішні та зовнішні
• закінчення, примикання до стіни
• декоративні з'єднувачі на шви

Комплексне рішення забезпечує швидкий монтаж, а також усуває всі дефекти обробки листового металу. Під замовлення виготовляємо кути будь-якого кута внутрішні та зовнішні, а також арочні профілі адаптовані до форми балкона.

Відповідна товщина профілів запобігає їхній деформації під впливом температурних розширень, а технологічні компенсаційні зазори між окремими елементами дають змогу компенсувати напруження без ризику протікання, застою води або неестетичних горбів, що утворюються на листах покрівельного металу.
